[未解决] 求教,电阻应变半桥式称重传感器怎么用?

[复制链接]
  • TA的每日心情
    难过
    2018-4-28 14:32
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    发表于 2018-4-13 13:16 | 显示全部楼层 |阅读模式
    想自己做一个体重称,在淘宝上买了8片电阻应变半桥式称重传感器但是不会使用,看了下店主的说明也没看懂。





    --------------------店主的说明---------------------------------

    测量时,外侧边正确施加外力,E字形传感器的应变梁部分(即中间贴应变片的,有白色覆胶的梁臂)和外侧边要形成一个方向相反的剪切力,即中间的应变梁在受力下必需可以发生弯曲变化,应变梁受力面另一侧不可有阻挡物。
    本传感器内部是一组半桥应变片,使用方法可以有以下三种:
    1、使用一只传感器配合外接电阻组成全桥测量,量程为一个传感器的量程:50kg。对外接电阻要求较高。
    2、使用二只传感器组成全桥测量,量程为两只传感器的量程之和:50kgx2=100kg
    3、使用四只传感器组成全桥测量,量程为四只传感器的量程之和:50kgx4=200kg


    -------------------------------------------------------



    想请教的问题有两个
    1. 这个半桥式称重传感器一片有三根线,可以2个,4个连接起来构成全桥式,但是怎么接线不太明白。

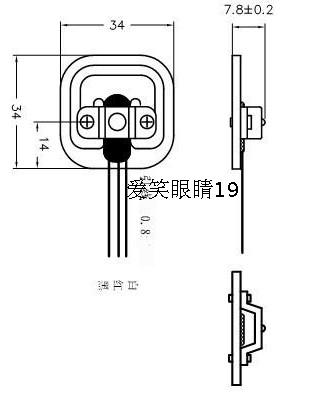

    2. 这个铁片怎么受力,也没搞懂,从侧面看,上下都有凸出点,将他们直接作用于两块铁板上吗?像下图一样

    不知道我理解的对不对,求请教大神们和热人的人帮助!


  • TA的每日心情
    奋斗
    2019-7-1 11:12
  • 签到天数: 100 天

    [LV.6]常住居民II

    发表于 2018-4-13 18:29 | 显示全部楼层
    肉眼是不可能看到它变形的。
    它是个半桥,相当于图上全桥的上半部分两个电阻的接法。
    测一下电阻,假设白线是中间那个点,那么,把两个半桥的黑接黑  红接红,接入激励电源,两个白线分别接HX117的信号输入了。
    貌似应该是这样。。。
    打赏作者鼓励一下!
  • TA的每日心情
    难过
    2018-4-28 14:32
  • 签到天数: 5 天

    [LV.2]偶尔看看I

     楼主| 发表于 2018-4-13 19:53 | 显示全部楼层
    本帖最后由 zxh1982 于 2018-4-13 19:55 编辑
    wwwusr 发表于 2018-4-13 18:29
    肉眼是不可能看到它变形的。
    它是个半桥,相当于图上全桥的上半部分两个电阻的接法。
    测一下电阻,假设白线 ...

    谢谢你的回复,我手头没有万用表,我又仔细看了下商品说明,之前遗漏了些重要信息:
    内部原理图:

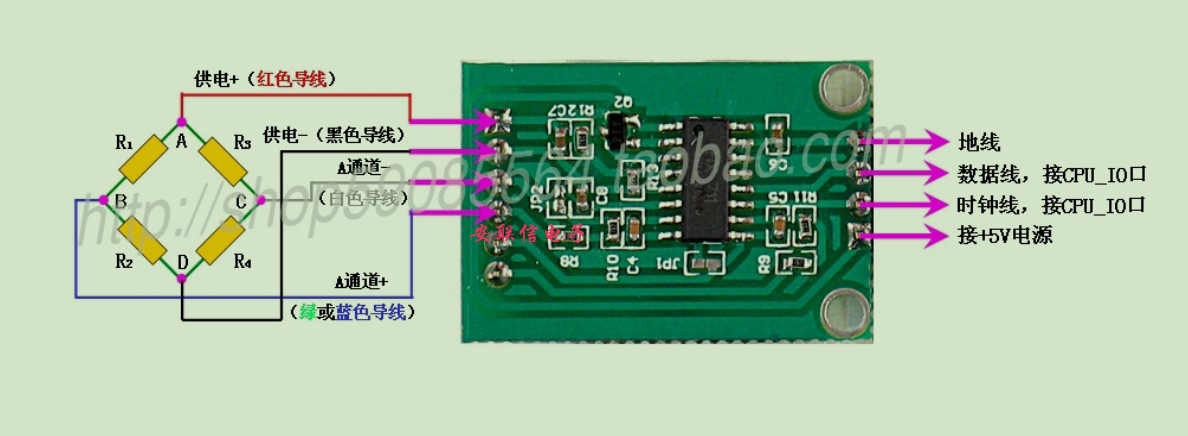

    提示的接线方法,他是一根黑的与一根白的相连接,提示说“红的分别就到hx711的e+和e-,相连的那两根接到a或b通道!”:


    下面的图是我的接法,两根红线分别接的E+ E-,一组黑白接的+A,另一组黑白线接的-A, 不知道对不对,肯请大神们帮我检查一下:
    1523619549101.jpg 1523620118324.jpg



  • TA的每日心情
    奋斗
    2019-7-1 11:12
  • 签到天数: 100 天

    [LV.6]常住居民II

    发表于 2018-4-13 22:32 | 显示全部楼层
    zxh1982 发表于 2018-4-13 19:53
    谢谢你的回复,我手头没有万用表,我又仔细看了下商品说明,之前遗漏了些重要信息:
    内部原理图:

    对,如果两个模块都是同向受力,那是要黑白对调接的,
    应该是这样的。
    打赏作者鼓励一下!
  • TA的每日心情
    难过
    2018-4-28 14:32
  • 签到天数: 5 天

    [LV.2]偶尔看看I

     楼主| 发表于 2018-4-14 12:34 | 显示全部楼层
    wwwusr 发表于 2018-4-13 22:32
    对,如果两个模块都是同向受力,那是要黑白对调接的,
    应该是这样的。

    我将这个称重传感器连接上了HX711, HX711连接上了Arduino,代码也上传了,直读取的数据为0。
    不知道怎么受力,用手捏也没什么反应。
  • TA的每日心情
    奋斗
    2019-7-1 11:12
  • 签到天数: 100 天

    [LV.6]常住居民II

    发表于 2018-4-15 00:43 | 显示全部楼层
    zxh1982 发表于 2018-4-14 12:34
    我将这个称重传感器连接上了HX711, HX711连接上了Arduino,代码也上传了,直读取的数据为0。
    不知道怎么 ...

    0  那估计是后半部分有问题。。。。
    电桥那里,单提出来,4个点,相邻2点要是电阻都一致,那就应该没问题。
    打赏作者鼓励一下!
  • TA的每日心情
    开心
    2018-9-20 15:06
  • 签到天数: 279 天

    [LV.8]以坛为家I

    发表于 2018-4-15 21:50 | 显示全部楼层
    如果一直是0的话,先检查HX711接线,如无问题,检查程序里的串口设置什么的
    打赏一点,努力一点
