[项目] 基于机器视觉的智能分拣机械臂

[复制链接]
  • TA的每日心情
    开心
    2019-3-29 14:36
  • 签到天数: 9 天

    [LV.3]偶尔看看II

    发表于 2019-3-20 22:28 | 显示全部楼层 |阅读模式
    本作品是一个基于机器视觉的智能机械臂操作平台采用atmega32单片机作为主控制系统并通过串口与视觉识别模块进行通讯;控制系统使用12V5A开关电源供电机械臂是一个六关节机械臂,六个伺服电机分别驱动六个关节转动,主控制系统控制六个伺服电机实现机械臂空间复杂运动。该智能平台实现了,对不同大小,颜色,二维码等目标物品的识别,按指令进行分类、抓取、搬移等动作。


    IMG_20180613_045400 - 副.jpg

    一.  机械臂部分
    1.材料
    MG996R 996 舵机      *6长U型支架单轴舵机支架 *3
    U型梁                 *2
    S3115通用支架        *5
    L型支架单轴           *1
    金属 机械手臂 夹持器  *1
    M3螺丝螺母若干

    2.组装
    soogif5.gif soogif7.gif






    3.驱动板
    驱动板用的是申请的KittenBot家的RosBot机器人开发板,图像化 编程还是很好用的。



    4.程序
    游客,如果您要查看本帖隐藏内容请回复

    void setup(){
            Serial.begin(9600);
            kb.init();
            pinMode(A0, INPUT);
            kb.servoArray(2, 160, 10);
            delay(1*1000);
            kb.servoArray(3, 160, 10);
            delay(1*1000);
            kb.servoArray(4, 10, 10);
            delay(1*1000);
            kb.servoArray(5, 90, 5);
            delay(1*1000);
            kb.servoArray(3, 90, 10);
            kb.servoArray(4, 10, 10);
            kb.servoArray(0, 90, 10);
            kb.servoArray(1, 70, 10);
            kb.servoArray(2, 70, 10);
            kb.servoArray(3, 80, 10);
            delay(1*1000);
            kb.servoArray(5, 180, 10);
            delay(3*1000);

    }

    void loop(){
              char val = Serial.read();
            if(val == '1'){
                    delay(1*1000);
                    kb.servoArray(0, 125, 10);
                    delay(1*1000);
                    kb.servoArray(2, 130, 20);
                    kb.servoArray(4, 20, 20);
                    kb.servoArray(5, 145, 5);
                    delay(1*1000);
                    kb.servoArray(1, 160, 20);
                    delay(2*1000);
                    kb.servoArray(0, 100, 20);
                    delay(2*1000);
                    kb.servoArray(4, 10, 10);
                    kb.servoArray(0, 90, 10);
                    kb.servoArray(1, 70, 10);
                    kb.servoArray(2, 70, 10);
                    kb.servoArray(3, 80, 10);
                    delay(1*1000);
                    kb.servoArray(5, 180, 10);
            }
            if(val == '2'){
                    delay(1*1000);
                    kb.servoArray(0, 125, 10);
                    delay(1*1000);
                    kb.servoArray(4, 30, 10);
                    kb.servoArray(3, 135, 10);
                    delay(1*1000);
                    kb.servoArray(5, 130, 10);
                    kb.servoArray(2, 70, 10);
                    delay(1*1000);
                    kb.servoArray(1, 160, 20);
                    delay(2*1000);
                    kb.servoArray(0, 100, 20);
                    delay(2*1000);
                    kb.servoArray(4, 10, 10);
                    kb.servoArray(0, 90, 10);
                    kb.servoArray(1, 70, 10);
                    kb.servoArray(2, 70, 10);
                    kb.servoArray(3, 80, 10);
                    kb.servoArray(5, 180, 10);
            }
            if(val == '3'){
                    delay(1*1000);
                    kb.servoArray(0, 120, 10);
                    delay(1*1000);
                    kb.servoArray(4, 20, 10);
                    kb.servoArray(3, 130, 10);
                    delay(1*1000);
                    kb.servoArray(5, 115, 10);
                    kb.servoArray(2, 55, 10);
                    delay(1*1000);
                    kb.servoArray(1, 160, 20);
                    delay(2*1000);
                    kb.servoArray(0, 100, 20);
                    delay(2*1000);
                    kb.servoArray(4, 10, 10);
                    kb.servoArray(0, 90, 10);
                    kb.servoArray(1, 70, 10);
                    kb.servoArray(2, 70, 10);
                    kb.servoArray(3, 80, 10);
                    kb.servoArray(5, 180, 10);
            }

    }


    二.  传送带部分 360截图16210609324456.png
    1.材料
    35步进电机       *1M8丝杆20cm    *2
    联轴器5X8         *1
    丝杆固定轴承     *4
    A4纸                  *1
    A4988驱动板     *1
    ARDUINO PRO MINI  *1
    12V1A电源            *1

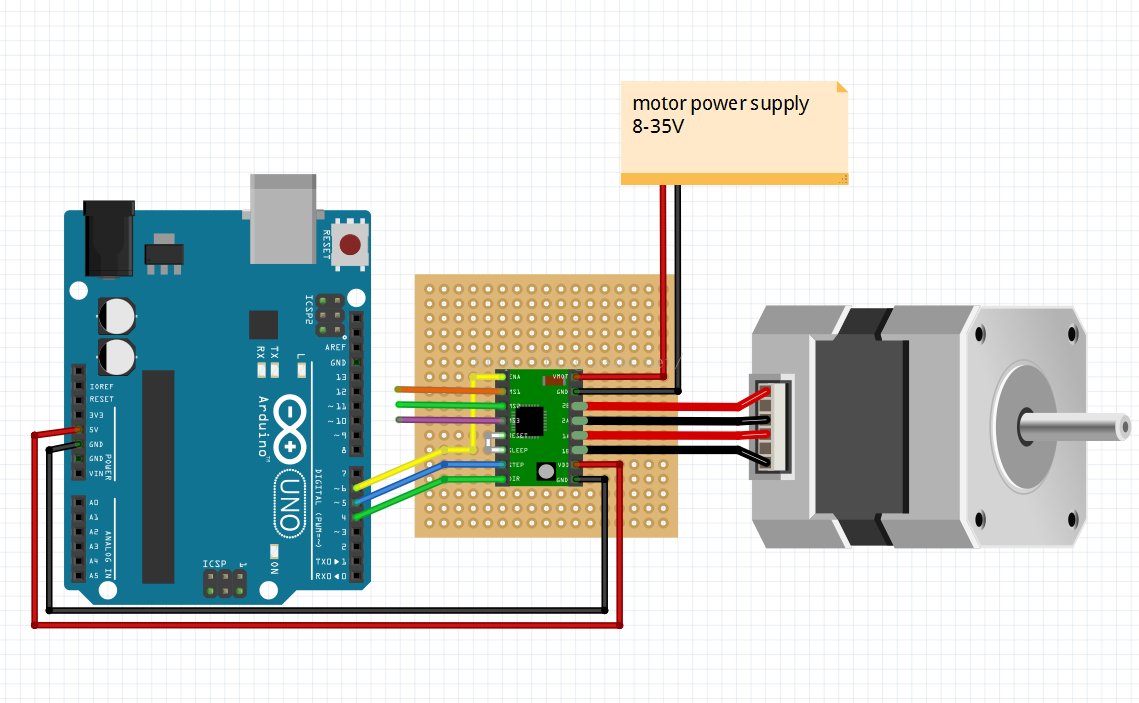

    2.驱动电路



    3.程序

    kittenblock中小学创客名师推荐的图形化编程软件

    #include <Servo.h>
    Servo servo1;
    void setup()
    {
      servo1.attach(5);
      Serial.begin(9600);
    }
    void loop()
    {
      int angle = analogRead(A0);
      angle = map(angle, 0, 1023, 0, 180);
      Serial.print("angle = ");
      Serial.println(angle);
      servo1.write(angle);
      delay(15);
    }


    三.  视觉部分
    视觉模块是参考开源的OPENMV绘制的PCB,采用基于OPENMV的图像识别模块,主控为STM32F767,工作频率可达260MHZ,摄像头使用0V7725,30W像素。机器视觉识别系统的主控芯片STM32F767通过串口通信方式与主控制系统ATMEGA32单片机传输信息

    1.材料
    OPENMV   *1
    2.原理图

    3.AprilTag标签识别原理
    tag36h11_0.png tag36h11_1.png tag36h11_2.png
    AprilTag是一个视觉基准系统,可用于各种任务,包括AR,机器人和相机校准。这个Tag可以直接用打印机打印出来,而AprilTag检测程序可以计算相对于相机的精确3D位置,方向和ID。在机器人领域有广泛应用。AprilTag的算法,可以计算出Tag在3维空间中的位置, 与其对应的ID。



    4.颜色识别功能
       颜色识别是通过识别指定物品的色块,返回色块的值给主控,主控再根据返回的信息控制机械臂执行相应的动作。



    4.程序
           ①标签识别

    kittenblock中小学创客名师推荐的图形化编程软件

    # AprilTags Example
    #
    # This example shows the power of the OpenMV Cam to detect April Tags
    # on the OpenMV Cam M7. The M4 versions cannot detect April Tags.

    import sensor, image, time, math

    sensor.reset()
    sensor.set_pixformat(sensor.RGB565)
    sensor.set_framesize(sensor.QQVGA) # we run out of memory if the resolution is much bigger...
    sensor.skip_frames(time = 2000)
    sensor.set_auto_gain(False)  # must turn this off to prevent image washout...
    sensor.set_auto_whitebal(False)  # must turn this off to prevent image washout...
    clock = time.clock()

    # Note! Unlike find_qrcodes the find_apriltags method does not need lens correction on the image to work.

    # The apriltag code supports up to 6 tag families which can be processed at the same time.
    # Returned tag objects will have their tag family and id within the tag family.

    tag_families = 0
    tag_families |= image.TAG16H5 # comment out to disable this family
    tag_families |= image.TAG25H7 # comment out to disable this family
    tag_families |= image.TAG25H9 # comment out to disable this family
    tag_families |= image.TAG36H10 # comment out to disable this family
    tag_families |= image.TAG36H11 # comment out to disable this family (default family)
    tag_families |= image.ARTOOLKIT # comment out to disable this family
    #print("Tag Family %s, Tag ID %d, rotation %f (degrees)" % print_args)
    #print(clock.fps())

    # What's the difference between tag families? Well, for example, the TAG16H5 family is effectively
    # a 4x4 square tag. So, this means it can be seen at a longer distance than a TAG36H11 tag which
    # is a 6x6 square tag. However, the lower H value (H5 versus H11) means that the false positve
    # rate for the 4x4 tag is much, much, much, higher than the 6x6 tag. So, unless you have a
    # reason to use the other tags families just use TAG36H11 which is the default family.

    def family_name(tag):
        if(tag.family() == image.TAG16H5):
            return "TAG16H5"
        if(tag.family() == image.TAG25H7):
            return "TAG25H7"
        if(tag.family() == image.TAG25H9):
            return "TAG25H9"
        if(tag.family() == image.TAG36H10):
            return "TAG36H10"
        if(tag.family() == image.TAG36H11):
            return "TAG36H11"
        if(tag.family() == image.ARTOOLKIT):
            return "ARTOOLKIT"

    while(True):
        clock.tick()
        img = sensor.snapshot()
        for tag in img.find_apriltags(families=tag_families): # defaults to TAG36H11 without "families".
            img.draw_rectangle(tag.rect(), color = (255, 0, 0))
            img.draw_cross(tag.cx(), tag.cy(), color = (0, 255, 0))
            print_args = (family_name(tag), tag.id(), (180 * tag.rotation()) / math.pi)
            print("Tag Family %s, Tag ID %d, rotation %f (degrees)" % print_args)
            print(clock.fps)



           ②颜色识别

    kittenblock中小学创客名师推荐的图形化编程软件

    # Multi Color Blob Tracking Example
    #
    # This example shows off multi color blob tracking using the OpenMV Cam.

    import sensor, image, time

    # Color Tracking Thresholds (L Min, L Max, A Min, A Max, B Min, B Max)
    # The below thresholds track in general red/green things. You may wish to tune them...
    thresholds = [(0, 100, 51, 127, -3, 127), # generic_red_thresholds
                  (0, 100, -128, -19, -128, 127), # generic_green_thresholds
                 (39, 100, -63, 13, -128, -16)] # generic_blue_thresholds
    # You may pass up to 16 thresholds above. However, it's not really possible to segment any
    # scene with 16 thresholds before color thresholds start to overlap heavily.

    sensor.reset()
    sensor.set_pixformat(sensor.RGB565)
    sensor.set_framesize(sensor.QVGA)
    sensor.skip_frames(time = 2000)
    sensor.set_auto_gain(False) # must be turned off for color tracking
    sensor.set_auto_whitebal(False) # must be turned off for color tracking
    clock = time.clock()

    # Only blobs that with more pixels than "pixel_threshold" and more area than "area_threshold" are
    # returned by "find_blobs" below. Change "pixels_threshold" and "area_threshold" if you change the
    # camera resolution. Don't set "merge=True" becuase that will merge blobs which we don't want here.

    while(True):
        clock.tick()
        img = sensor.snapshot()
        for blob in img.find_blobs(thresholds, pixels_threshold=800, area_threshold=1500):
            img.draw_rectangle(blob.rect(), color = (255, 0, 0))#red

            img.draw_string(100,100,'red', color=(255,0,0))
            img.draw_cross(blob.cx(), blob.cy())
       # print(clock.fps())
      #  print(blob.code())





    五. 总结
    最后总结一下,做这个项目画了两个月时间,其中也是花费了很大精力,学到不少东西,整个项目制作,编程,视频剪辑都是我一人完成。最后,谢谢大家的支持!
