【Arduino】108种传感器系列实验（22）---MAX7219点阵模块

河边的渔夫

eagler8 发表于 2021-8-20 12:56
需要显示的数值多少位？

第一个数码管  显示3位，  第二个数码管显示3位，第三个数码管显示4位，第四个数码管显示5位   都设置过的

eagler8

河边的渔夫 发表于 2021-8-20 12:58
第一个数码管  显示3位，  第二个数码管显示3位，第三个数码管显示4位，第四个数码管显示5位   都设置过 ...

还挺复杂的应用场景

河边的渔夫

eagler8 发表于 2021-8-20 15:45
还挺复杂的应用场景

有上位机程序    不复杂 只是  不知道什么原因 会这样   上位机程序里都显示正确 但数码管没反应 ，

河边的渔夫

游戏里和 上位机显示一致

eagler8

河边的渔夫 发表于 2021-8-22 22:13
游戏里和 上位机显示一致

这两天我做了几个小实验，发在这里

【Arduino】108种传感器模块系列实验（84）--- 8位LED数码管模块
https://www.arduino.cn/thread-90864-1-1.html

eagler8

  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
  项目二十八：上下碰碰球

  实验开源代码

1. /*

2.   【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

3.   实验二十二：MAX7219点阵显示模块（8X8 LED共阴）

4.   项目二十八：上下碰碰球

5.   接脚连线：

6.   MAX7219       UNO

7.   VCC  →→→→→ 5V

8.   GND  →→→→→ GND

9.   DIN  →→→→→ D12（数据，数据接收引脚）

10.   CS   →→→→→ D11（负载，命令接收引脚）

11.   CLK  →→→→→ D10（时钟，时钟引脚）

12. */

13.

14. #include <LedControl.h>

15.

16. const int DIN_PIN = 12;

17. const int CS_PIN = 11;

18. const int CLK_PIN = 10;

19.

20. const uint64_t IMAGES[] = {

21.   0xff000001010000ff, 0xff000003030000ff, 0xff000006060000ff,

22.   0xff00000c0c0000ff, 0xff000018180000ff, 0xff000030300000ff,

23.   0xff000060600000ff, 0xff0000c0c00000ff, 0xff000080800000ff,

24.   0xff0000c0c00000ff, 0xff000060600000ff, 0xff000018180000ff,

25.   0xff00000c0c0000ff, 0xff000006060000ff, 0xff000003030000ff,

26.   0xff000001010000ff

27. };

28. const int IMAGES_LEN = sizeof(IMAGES) / 8;

29.

30.

31. LedControl display = LedControl(DIN_PIN, CLK_PIN, CS_PIN);

32.

33.

34. void setup() {

35.   display.clearDisplay(0);

36.   display.shutdown(0, false);

37.   display.setIntensity(0, 10);

38. }

39.

40. void displayImage(uint64_t image) {

41.   for (int i = 0; i < 8; i++) {

42.     byte row = (image >> i * 8) & 0xFF;

43.     for (int j = 0; j < 8; j++) {

44.       display.setLed(0, i, j, bitRead(row, j));

45.     }

46.   }

47. }

48.

49. int i = 0;

50.

51. void loop() {

52.   displayImage(IMAGES[i]);

53.   if (++i >= IMAGES_LEN ) {

54.     i = 0;

55.   }

56.   delay(100);

57. }

复制代码

eagler8

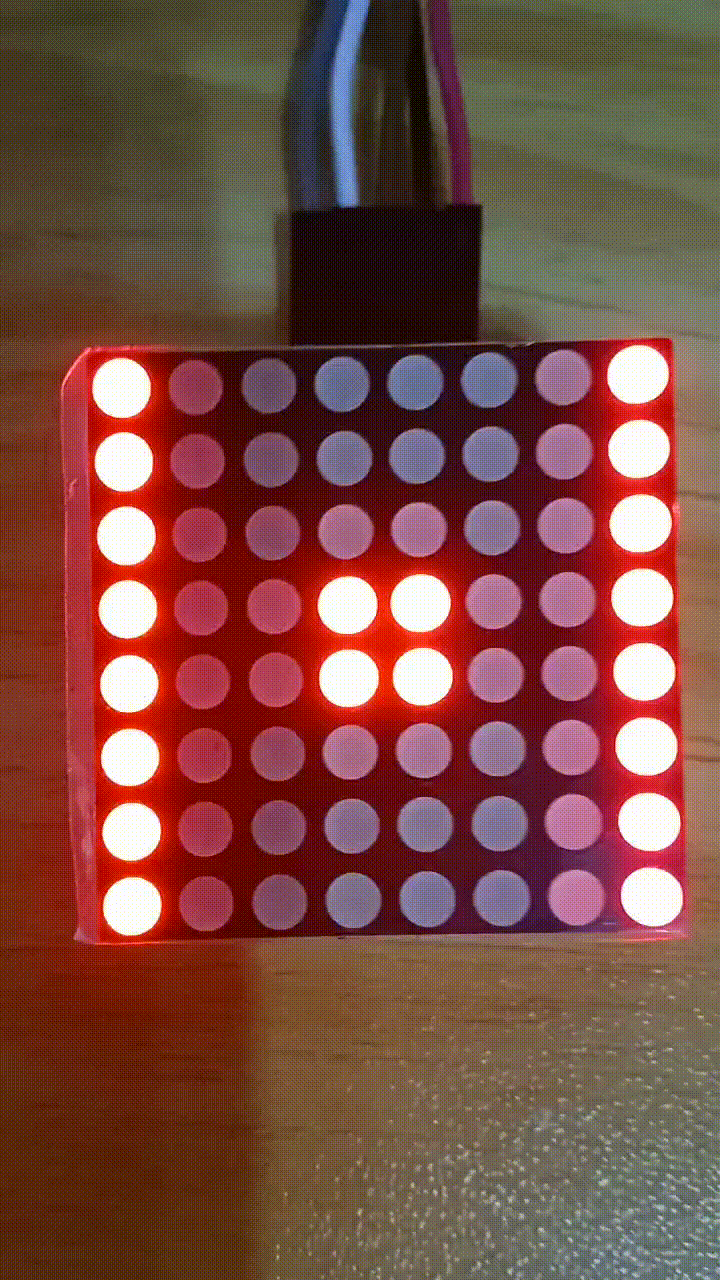

实验场景图  动态图

eagler8

  【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）
  实验二十二：MAX7219点阵显示模块（8X8 LED共阴）
  项目二十九：满屏矩阵变换

  实验开源代码

1. /*

2.   【Arduino】168种传感器模块系列实验（资料代码+仿真编程+图形编程）

3.   实验二十二：MAX7219点阵显示模块（8X8 LED共阴）

4.   项目二十九：满屏矩阵变换

5.   接脚连线：

6.   MAX7219       UNO

7.   VCC  →→→→→ 5V

8.   GND  →→→→→ GND

9.   DIN  →→→→→ D12（数据，数据接收引脚）

10.   CS   →→→→→ D11（负载，命令接收引脚）

11.   CLK  →→→→→ D10（时钟，时钟引脚）

12. */

13.

14.

15. #include <LedControl.h>

16.

17. int DIN = 12;

18. int CS =  11;

19. int CLK = 10;

20.

21. //Main

22. byte Design1[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,};

23. byte Design2[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01,};

24. byte Design3[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x03,};

25. byte Design4[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x01, 0x03, 0x07,};

26. byte Design5[8] = {0x00, 0x00, 0x00, 0x00, 0x01, 0x03, 0x07, 0x0F,};

27. byte Design6[8] = {0x00, 0x00, 0x00, 0x01, 0x03, 0x07, 0x0F, 0x1F,};

28. byte Design7[8] = {0x00, 0x00, 0x01, 0x03, 0x07, 0x0F, 0x1F, 0x3F,};

29. byte Design8[8] = {0x00, 0x01, 0x03, 0x07, 0x0F, 0x1F, 0x3F, 0x7F,};

30. byte Design9[8] = {0x01, 0x03, 0x07, 0x0F, 0x1F, 0x3F, 0x7F, 0xFF,};

31. byte Design10[8] = {0x03, 0x07, 0x0F, 0x1F, 0x3F, 0x7F, 0xFF, 0xFF,};

32. byte Design11[8] = {0x07, 0x0F, 0x1F, 0x3F, 0x7F, 0xFF, 0xFF, 0xFF,};

33. byte Design12[8] = {0x0F, 0x1F, 0x3F, 0x7F, 0xFF, 0xFF, 0xFF, 0xFF,};

34. byte Design13[8] = {0x1F, 0x3F, 0x7F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,};

35. byte Design14[8] = {0x3F, 0x7F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,};

36. byte Design15[8] = {0x7F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,};

37. byte Design16[8] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,};

38. byte Design17[8] = {0xBF, 0x7F, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,};

39. byte Design18[8] = {0xAF, 0x5F, 0xBF, 0x7F, 0xFF, 0xFF, 0xFF, 0xFF,};

40. byte Design19[8] = {0xAB, 0x57, 0xAF, 0x5F, 0xBF, 0x7F, 0xFF, 0xFF,};

41. byte Design20[8] = {0xAA, 0x55, 0xAB, 0x57, 0xAF, 0x5F, 0xBF, 0x7F,};

42. byte Design21[8] = {0xAA, 0x55, 0xAA, 0x55, 0xAB, 0x57, 0xAF, 0x5F,};

43. byte Design22[8] = {0xAA, 0x55, 0xAA, 0x55, 0xAA, 0x55, 0xAB, 0x57,};

44. byte Design23[8] = {0xAA, 0x55, 0xAA, 0x55, 0xAA, 0x55, 0xAA, 0x55,};

45.

46. //Blink

47. byte BlinkOn1[8] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,};

48. byte BlinkOff1[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,};

49. byte BlinkOn2[8] = {0xAA, 0x55, 0xAA, 0x55, 0xAA, 0x55, 0xAA, 0x55,};

50. byte BlinkOff2[8] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00,};

51.

52. LedControl lc = LedControl(DIN, CLK, CS, 0);

53.

54. void setup() {

55.   lc.shutdown(0, false);      //The MAX72XX is in power-saving mode on startup

56.   lc.setIntensity(0, 10);     // Set the brightness to maximum value

57.   lc.clearDisplay(0);         // and clear the display

58. }

59.

60. void loop() {

61.   printByte(Design1);

62.   delay(100);

63.   printByte(Design2);

64.   delay(100);

65.   printByte(Design3);

66.   delay(100);

67.   printByte(Design4);

68.   delay(100);

69.   printByte(Design5);

70.   delay(100);

71.   printByte(Design6);

72.   delay(100);

73.   printByte(Design7);

74.   delay(100);

75.   printByte(Design8);

76.   delay(100);

77.   printByte(Design9);

78.   delay(100);

79.   printByte(Design10);

80.   delay(100);

81.   printByte(Design11);

82.   delay(100);

83.   printByte(Design12);

84.   delay(100);

85.   printByte(Design13);

86.   delay(100);

87.   printByte(Design14);

88.   delay(100);

89.   printByte(Design15);

90.   delay(100);

91.   printByte(Design16);

92.   delay(100);

93.

94.   //Blink1

95.   printByte(BlinkOn1);

96.   delay(350);

97.   printByte(BlinkOff1);

98.   delay(350);

99.   printByte(BlinkOn1);

100.   delay(350);

101.   printByte(BlinkOff1);

102.   delay(350);

103.   printByte(BlinkOn1);

104.   delay(350);

105.

106.   //Design2

107.   printByte(Design17);

108.   delay(100);

109.   printByte(Design18);

110.   delay(100);

111.   printByte(Design19);

112.   delay(100);

113.   printByte(Design20);

114.   delay(100);

115.   printByte(Design21);

116.   delay(100);

117.   printByte(Design22);

118.   delay(100);

119.   printByte(Design23);

120.   delay(100);

121.

122.   //Blink2

123.   printByte(BlinkOn2);

124.   delay(350);

125.   printByte(BlinkOff2);

126.   delay(350);

127.   printByte(BlinkOn2);

128.   delay(350);

129.   printByte(BlinkOff2);

130.   delay(350);

131. }

132.

133. void printByte(byte character []){

134.   int i = 0;

135.   for (i = 0; i < 8; i++){

136.     lc.setRow(0, i, character[i]);

137.   }

138. }

复制代码

eagler8

实验接线图

eagler8

实验场景图  动态图
